GPRS测控在油田井网自动化系统中的应用

    项目介绍
    国民经济的高速发展，使得市场对石油的需求也日益增多，面对市场经济中石油企业之间的激烈竞争，如何采用集中化、自动化、网络化的技术手段来监控管理生产一线的抽油机井、输油管道、输电线路等生产设备的运行状况，进一步降低生产运行维护成本，提高工作效率，以取得更好的经济效益，是整个油田生产企业面临的新的挑战。
    抽油机井分布十分广泛、地处偏远、环境特殊，加之人为破坏严重，传统的人工巡检、巡查或相对落后的监测手段，往往需要投入大量的人力、物力、财力来维护生产设备的运转。由于没有一套行之有效的、切实可行的现场生产设备的网络化监控管理手段，抽油机井的正常生产秩序得不到
有效、安全的保护，其设备维护管理操作混乱，设备故障得不到及时修复，破坏油井设备、盗取原油、切断输油、输电管线的事件也时有发生，至使油田现场的生产设备的运行维护管理一直成为油田生产企业的一大难题。
    新一代油田设备无线监控集中管理系统提高了油田生产设备运行维护的自动化和网络化管理水平，实现了系统的无线组网、实时监控、联网报警、快速联动处理、设备集中管理及事件统计分析为一体的油田生产管理新局面，是油田生产企业增加产量、减少停机时间，提高工作效率的必由之路。
    系统特点
    1、网络建设简单
    由于采用无线GSM 移动通讯技术，无须架设基站，从监测点到监控中心无须辅设电缆，井网建设周期短，维护费用低、投资少、见效快。
    2、监控范围广
    由于GSM 网络的大范围覆盖，系统易于构造一个覆盖全市或全省的油田生产设备运行维护监控网。可实现由现场监测点到监控中心的实时监控，通过众多分散信息的集中处理，实现全市（或全省）的油井现场设备的远程监控、集中管理以及动态维护的强大功能。
    3、响应及时
    任一生产设备故障，防盗报警等突发事件，在五秒之内上达监控中心，并实施多媒体报井。就近转发故障信息给设备维护地点或移动维护车辆，如发生偷盗报警同时还转发给110 等联动单位。
    4、易于扩展
    GSM 网络的强大网络能力，使得井网易于扩展。任一新建的抽油机井可随时纳入井网的监控对象，监测点数量几乎没有限制，从而可充分保护用户的投资。
    5、卓越的温度特性
    优秀的工业级产品，可适应的环境温度为-30～70℃；军品级产品，适合在恶劣环境中工作，其高温和低温特性为-40～+80℃，无需特殊的加热器和冷却风扇。
    6、安全可靠
    GSM 网为一商用移动通信网，网络本身具备电信级可靠性，从而可保证数据及时准确的传递。
    油田测井数据GPRS 无线传输系统
    一、工程概况
    GPRS 无线终端，采用了先进的GPRS 模块，在产品的稳定性、可靠性、安全性、以及系统供电等方面进行了精心设计，它的突出特点是嵌入了TCP/IP 协议栈；系统再配装专业的数据接收/转发软件、中心数据处理软件，使专业数据的远程传输和监控变为现实。
    测井数据GPRS 无线传输系统可以实时的将测井数据传输到测试公司的数据解释中心，以便及时对现场测试数据进行解析；并可以通过信息的双向交流，对现场的测试工作进行指导，提高测试数据的准确性，从而提高测井工作的效率；系统还可以对测井现场的其它工作数据进行监测，如测井深度、张力、速度等,从而对测井工作的整体进度进行掌握和管理。

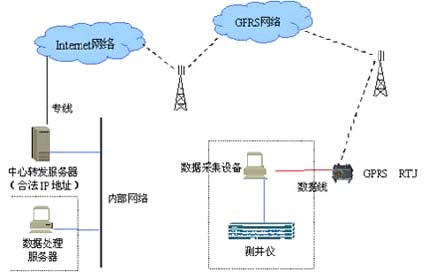

    二、测井数据无线传输网络图

三、GPRS 无线网络数据传输原理图

    油田抽油机示功图GPRS专业数据传输系统
    一、项目概况
    采油作为油田生产工作的重中之重，稳产和增产很重要的一方面取决于生产井的能否稳定工作。油田生产井大部分为抽油机，其工况由示功图反映，以前由人工定期于现场采集示功图数据，实时性差。结合油田现场科学化管理理念的提出，逐步建立专业、统一的油田现场科学技术和管理模式，形成油田现场科学化管理的一体化体系，而建立抽油机示功图的实时采集、实时传输、实时处理和分析系统，实时监测抽油机生产井工况、及时分析判断，保障抽油机的正常工作和完好性，将为现场的科学化管理的建立奠定基础。
    油田为了实现井场生产数据的远程实时管理，提高油田生产管理效益，采用GPRS RTU 及油田具体生产业务系统实施了示功图GPRS 无线传输系统。该系统架构在中国移动的GPRS 网络基础之上，实现了油田远程数据的实时监测和传输的基础网络平台。
    二、网络拓朴图

    参考案例：
    北京移动基于GPRS的环保监测成功案例
    今天的移动通信不但进入了寻常百姓家更是逐渐深入到社会生活的各个层面，北京移动与环保局合作的无线监测污染源项目就是移动通信为公共生活提供有力支撑又一案例。
    [背景资料]
    2008 奥运在即，环保是中国奥委会进行了公开承诺的几个焦点问题之一，也是生活水平提高后广大市民密切关注的问题。环保中的关键一环就是对污染源的监测工作。由于污染源在分步上存在着极大的不确定性，具有分散、突发的特点，多在不易关注的时间和地势险恶的区域，这给监测工作带来很大困难，环保部门一直以来都在寻找一条能够有效克服时空阻碍的监测手段。
    [解决方案]

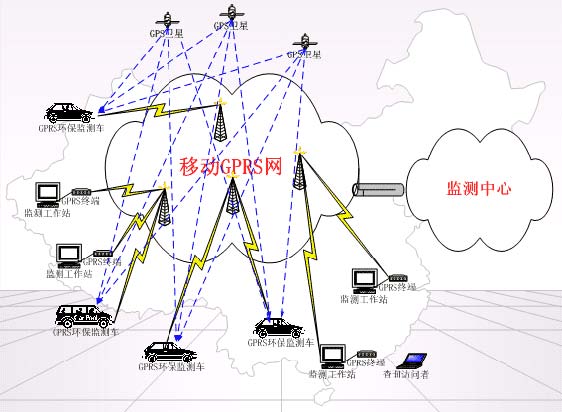

    环保监测需要地域分散的多点采集和少量高频的数据传输，中国移动的GPRS 网络恰是解决上述问题的一个理想选择。北京移动基于GPRS 的环保污染源监测方案通过GPRS 网络进行污染源监测，解决了多点、实时监测的问题，使环保部门对污染源实现24 小时的有效监测。
