GPRS无线数传终端应用方案

GPRS DTU 也被称为GPRS 无线数传终端、GPRS 透传模块，主要实现GPRS 无线接入、透明数据传输、协议转换等功能。每个DTU 负责向一路用户设备提供透明数据通道。MARS1601/1661 无线数传终端可和无线数传服务中心共同组成GPRS 无线数传系统，为用户提供永远在线、透明双向、快速灵活的虚拟专用数据通信网络，适用于电力自动化、工业监控、智能交通、环保、气象自动售货、POS 等行业应用。这种虚拟专用通信网被形象地称为GPRS 无线DDN（数字数据网），目前部分移动通信运营商已经在推广这种业务模式,以拓展GPRS 的行业应用。MARS1601/1661 系列GPRS DTU 具有性能可靠、组网灵活、配置方便、小巧美观等特点，是构建中心对多点、点多分散、中小数据量的无线数传系统的理想选择。
组网应用方案
根据不同的客户不同的网络应用需求，我们的组网方案主要有以下几种

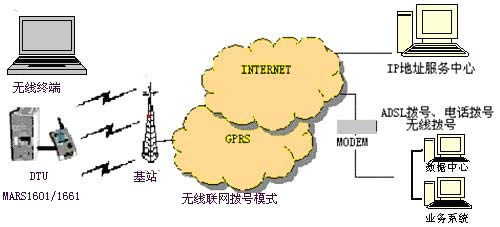

〈一〉拨号联网模式

网络构成：
A、无线业务处理中心：处理无线端末设备（无线业务终端、RTU+DTU 等无线端末设备）提交的各项业务数据
B、IP 地址服务中心：动态刷新、保存无线业务处理中心获得的动态IP 地址及无线端末设备获的动态IP地址。IP 地址服务中心可以和无线业务处理中心合二为一，共用一个系统
C、MODEM：可以是实达ADSL MODEM（STAR AMR-100E、可以是传统电话拨号MODEM、可以是实达无线MODEM(STAR WM-100B)
D、INTERNET 网络：公众网数据传输平台
E、GPRS 网络：无线数据传输平台
F、基站：连接无线端末设备和GPRS 无线内部网络的节点。
G、无线端末设备：可以是无线终端（如书店的库存管理终端、零售店的库存管理终端等），可以是嵌入式应用中的实达无线MODEM（DTU）+各类嵌入试检测控制设备（RTU：比如环境检测设备、油田检测设备、污水检测设备等）
网络调试：
A、调试无线数据业务处理中心
B、调试IP 地址服务中心
C、调试端末设备应用程序
系统特点：
A、通信速度适中
B、通信质量较为稳定
C、网络建设工作量小
D、通信费用低
E、适合对通信费用较为敏感的应用场合
适用行业：
A、大型连锁商场库存管理系统
B、连锁书店管理系统
C、环境检测系统
D、电力检测控制系统
E、污水检测系统

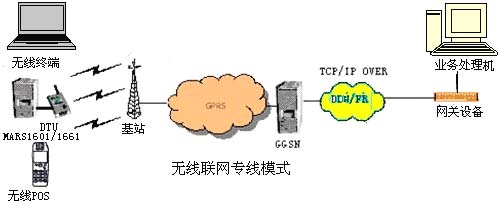

〈二〉专线联网模式

网络构成：
A、业务处理系统：处理无线端末设备（无线终端、RTU+DTU、无线POS 等）提交的各项业务数据。
B、网关设备：桥接移动网络与业务处理系统间的通信通道，（可以是路由器、可以是路由器＋防火墙、可以是路由器＋银行网控器等设备）
C、GPRS 网关支持点GGSN（Gateway GPRS Supporting Node）:桥接GPRS 无线内部网络和客户间的网关设备。
D、GPRS 网络：无线数据传输平台
E、基站：连接无线端末设备和GPRS 无线内部网络的节点。
F、无线端末设备：可以是无线P O S（实达STAR 610）、实达无线终端以及嵌入式应用中的实达无线MODEM（DTU 设备:如STAR WM-100 DTU/STAR WM-200 DTU）+各类嵌入式检测控制设备（RTU,比如环境监
测设备、油田检测设备、污水监测设备等）
系统工程：
用户端：
A、提供网关设备，并和无线运营商一道，调试网关设备和移动GGSN 间的通信通路。
B、用户和无线运营商一道配置GGSN 到用户网关设备间的VPN 通道（可选项，主要是增加系统安全性）
C、增加防火墙（可选项，主要是增加系统安全性，视实际情况而定）
D、调试端末设备应用程序
E、调试业务主机设备
网络调试：
A、提供网关设备，并和无线运营商一道，调试网关设备和移动GGSN 间的通信通路。
B、用户和无线运营商一道配置GGSN 到用户网关设备间的VPN 通道（可选项，主要是增加系统安全性）
C、增加防火墙（可选项，主要是增加系统安全性，视实际情况而定）
D、调试端末设备应用程序
E、调试业务主机设备
系统特点：
A、数据安全性好
B、通信速度快
C、通信质量稳定
D、系统初期建设成本高
E、适合安全性和实时性要求较高的应用场合
适用行业：
A、金融行业无线交易应用方案：银联/商业银行/邮储无线终端交易、银联/商业银行无线POS 交易
B、移动/联通营业厅应用方案：无线终端在移动营业厅应用
C、大型油田检测监控系统应用
D、环境监测系统应用
E、电力监测系统应用

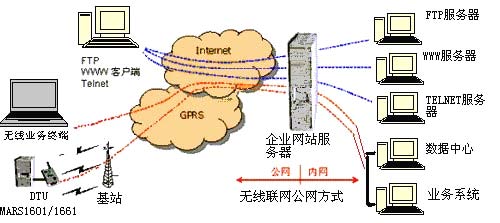

〈三〉企业公网联网模式

网络构成：
A、无线业务处理中心：处理无线端末设备（无线业务终端、RTU+DTU 等无线端末设备）提交的各项业务数据
B、企业公网服务器：桥接企业内部网和公众网的通信通道，（可以是路由器＋服务器、可以是路由器＋防火墙＋服务器等）
C、INTERNET 网络：公众网数据传输平台
D、GPRS 网络：无线数据传输平台
G、基站：连接无线端末设备和GPRS 无线内部网络的节点。
H、无线端末设备：可以是无线终端（如书店的库存管理终端、零售店的库存管理终端等），可以是嵌入式应用中的实达无线MODEM（DTU）+各类嵌入试检测控制设备（RTU：比如环境检测设备、油田检测设备、污水检测设备等）
网络调试：
A、配置企业服务器，通过端口映射NAT 把无线端末设备的无线数据传递给无线数据业务处理中心。
B、调试无线数据业务处理中心
C、调试端末设备应用程序
系统特点：
A、通信速度快
B、通信质量稳定
C、可以利用现有网络资源，系统建设投资小
D、适合实时性要求较高安全性要求适中的应用场合
适用行业：
A、大型连锁商场库存管理系统
B、大型连锁书店管理系统
C、移动/联通营业厅应用方案：无线终端在移动营业厅应用
D、大型油田检测监控系统
E、环境检测系统
F、电力检测控制系统

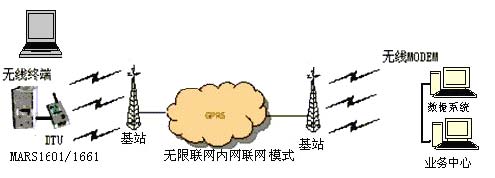

〈四〉内网联网模式

网络构成：
A、无线业务处理中心：处理无线端末设备（无线业务终端、RTU+DTU 等无线端末设备）提交的各项业务数据
B、无线MODEM：调制解调无线业务处理中心和无线网络间的业务数据
C、GPRS 网络：无线数据传输平台
D、基站：连接无线端末设备和GPRS 无线内部网络的节点。
E、无线端末设备：可以是无线终端（如书店的库存管理终端、零售店的库存管理终端等），可以是嵌入式应用中的实达无线MODEM（DTU）+各类嵌入试检测控制设备（RTU：比如环境检测设备、油田检测设备、污水检测设备等）
网络调试：
A、调试无线数据业务处理中心
B、调试端末设备应用程序
系统特点：
A、通信速度适中
B、通信质量稳定中等
C、组网费用低
D、系统组网简单，可以快速完成组网测试
E、适合于对网络QOS 要求不高应用场合
适用行业：
A、全国大型连锁商场库存管理系统
B、全国连锁书店管理系统
C、环境检测系统应用
D、电力检测控制系统应用
