| 基于GR64模块的通用GPRS数传单元设计 |
 |
摘要GPRS 数传单元(DTU)在远程数据采集终端与主站之间建立起无线IP 连接和可靠的数据传输通道。本文提出采用内嵌脚本方式开发GR64，使之成为具有简单控制接口，可方便配置参数和灵活切换工作模式的通用DTU 的硬件和软件实现方法,并总结了开发过程中遇到的问题和相应解决办法。
关键词GPRS GR64 数传单元(DTU) 内嵌脚本
引言
通用分组无线业务GPRS（General Packet Radio Service）是在现有GSM 网络基础上进行的软件升级，采用分组交换技术，可提供高速无线IP 或X.25 服务。它增加了SGSN (GPRS业务支持节点)和GGSN(GPRS 网关支持节点)2 个服务节点，可提供端到端的、广域的无线IP 连接。相对于其他数传方式，GPRS 更具优势： 建设成本低，数据传输可靠性高，传输速率可达171 kbps，基于IP 协议可以访问整个Internet，永远在线和按流量收费。
GR64 是Sony/Ericsson 公司最新推出的一款内嵌TCP/IP 协议栈的GSM/GPRS 模块，可向下兼容GR47，内嵌的ARM9 CPU 可以开放给用户。GR64 具有丰富的存储资源： 256 KB的脚本空间可同时容纳2 个脚本，可用于CSD 方式下脚本远程升级，至少50 KB 的数据NVM空间和100 KB RAM；丰富的功能库涵盖所有的底层驱动，用户只须编写自己的应用程序。GR64 提供丰富的接口： 对外有2 个自适应波特率和帧格式的串口，其中UART1 用于AT命令控制或本地脚本下载，UART3 为通用串口；另外，还有USB2.0（等同GR47 UART2，可用于模块自身固件升级和脚本调试信息输出）、SPI、I2C、天线、音频接口，12 根I/O 线（8 根复用），AD/DA 转换器，蜂鸣器和实时时钟等内置外设。
GR64 模块有两种开发方式： 一种是内部脚本方式,即直接利用模块开放的CPU 和系统资源,将类C 语言脚本下载到模块的NVM(Nonvolatile Memory)中，在模块的CPU 中运行。内部脚本解释器从NVM 中读入脚本，逐行解释执行，模块通过UART3 与数据终端接口。另一种是外部控制器方式，控制程序在外部微控制器中运行，微处理器向GR64 的UART1发送AT 命令控制其工作。
1 、GPRS 数据采集系统通信的实现
上位机服务器不管采用哪种方式接入Internet 都必须有固定IP 地址，并对各终端开放相应的侦听端口号，在接入网络后要尽量保持在线。下位机(终端)工作后，会通过DTU 主动与服务器建立连接，随后告知服务器自己的终端地址；服务器收到后将其加到动态地址数据库中，并自动定时刷新数据库以确定哪些表还挂在网络上，再根据管理员设定的自动查抄时间对连接在网络上的终端进行数据读取、参数设定、校时等操作。
2、 基于GR64 的GPRS DTU 实现
2.1 DTU 硬件电路
DTU 硬件电路如图1 所示。

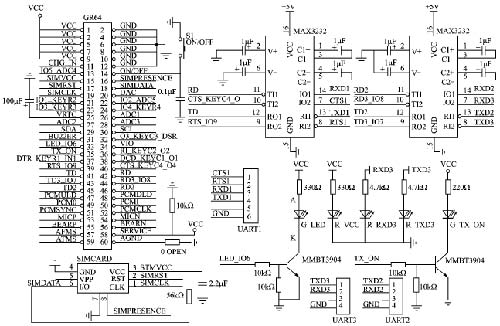

图1 DTU 硬件电路图
模块工作电压VCC 为3.2~4.5 V，可由降压芯片MIC29302bu 将5 V 降至典型工作电压3.6 V 提供，5 个发光二极管分别指示模块GSM 网络注册状态，与GPRS 网络交互，通信串口数据收发状态；由于模块引脚数字高电平为2.75 V,RS232 电平转换芯片最好使用MAX3232 等；ON/OFF 脚和VREF 分别提供给终端，用于控制模块硬件开关机和检测模块开关机状态；USB 口为调试信息和打印信息输出口。
2.2 DTU 功能实现及程序流程
该应用中GR64 工作于内部脚本方式，利用集成开发环境M2mpowerIDE 脚本可通过计算机串口从模块UART1 下载到内部脚本空间，并设置为上电自动运行。上电开机、模块注册网络后开始运行脚本： DTU 先从数据NVM 中读出运行参数，初始化后按预设运行。其中包括： 网络连接参数，如GPRS 接入点APN(GA:cmnet)、用户名(GU∶wap)、密码(GP∶
wap)、主站IP 及端口号(NS:061.183.125.114：10001)；系统参数，如通信协议(CP∶TCP/UDP/SMS)、TCP 通信方式下工作模式（MD:RT 实时在线/SA 短信激活/DA 振铃激活）、连续登陆失败停止登陆次数(CT∶10 次)、激活模式下无数据传输自动断网时间间隔(IT∶30min)，以及短信控制密码(SP:whzydz)等。所有参数均向数据通信串口（UART3）发送“+++”
后，按上面的格式本地修改(可以一次更改多项,各参数间用分号隔开)；改后向DTU 发送LS,将得到所有参数的当前值。也可在运行过程中通过短信远程更改各参数，但须在短信的开头加上预先设定好的短信控制密码(PWD:whzydzCT:15；……)；另外还可通过通信串口及短信方式控制模块上下线(SM:ONLINE/OFFLINE)及软件重启动(RESET)，掉电重上电后将按最
近一次更改的参数运行。程序流程如图2、图3 和图4 所示。
图2 进程优先级次序
图3 进程相互作用关系

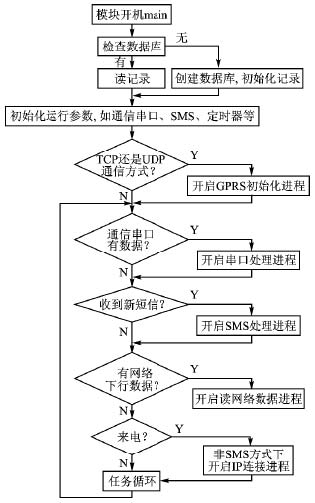

图4 程序流程图
2.3 内部脚本方式下程序实现要点
以下粗体部分表示模块内建功能库函数。
① 内部脚本不支持中断，须通过内部gtf()函数查询系统标志位方式检测触发类事件的发生，或者通过gtb()函数查询系统状态字节的值确定各项系统状态。例如，收到新短信时标志位SMS_RCV 将被置位。其中：
int SMS_RCV=29。
if(gtf()(SMS_RCV)){
OSA[MR]=OSA[MR]|REQ;/*开短信处理进程*/
prtf("\n New SMS received!"); }
同样，接收到IP 数据时标志位IP_DT_RCV 将被置位。其中：IP_DT_RCV = 13。
通过查询来电状态字节，即if(gtb(CAL_STA)==RING)判断是否有来电拨入。其中：CAL_STA=12,RING=1。
② 是否接收到串口数据，通过判断内部函数utrl()返回的串口接收缓冲内数据的长度是否大于0 确定。例如：
if(utrl()&&(!(OSA[RS]&REQ))){
OSA[RS]=OSA[RS]|REQ; /*开启串口处理进程*/
prtf("\n UART 3 received!"); }
此函数的值只能确定串口是否接收到数据，因此在进入串口处理进程后，须先通过查询定时器超时时间内utrl()返回值的变化来检查数据链路，待一包数据接收完毕后再作处理。
③ 内部脚本方式下，TCP 连接需要完成以下步骤。
（a） 待注册GPRS 网络(开机后模块自动完成)后，进入GPRS 初始化进程。
◆ 调用atcrt()创建内部AT 命令通道；
◆ 调用atsnd()发送命令“AT+CGDCONT=1,"IP","cmnet"”设置APN(由从记录中读出的全局变量GA 决定，此处默认为cmnet)；
◆ 调用atsnd()发送AT 命令“AT*ENAD=1,"GPRS 1","wap","wap"”设置接入用户名和密码(由GU、GP 决定，此处默认为wap 和wap)；
◆ 调用atdst()关闭AT 命令通道，然后由字符串变量NS"061.183.125.114:10010")计算出32 位IP(0x3db77d72)和Port(10010)，为IP 连接作准备。
（b） 进入IP 连接进程。
先激活PDP，pdpa(1,1)；然后选择IP 连接类型（CM=1,为TCP;CM=0,为UDP），ipo( CM,&ScNm )。UDP 方式下此时已可透明传输UDP 数据，不需要以下步骤：
->执行TCP 连接：tcpc(ScNm,Port,IP)。连接成功后，即可透明传输TCP 数据。同时不停查询TCP 连接状态字节和IP 异常标志位时，当检测到TCP 连接状态不是已连接或IP 异常标志位置位时，Log()进程将调用ipc(ScNm)关闭IP，然后跳转到ipo()重连接。如此往复循环，就可以在检测到连接丢失（如主站软件关闭或断开侦听后重新打开）或数据传输过程中发生异步时序错误时自动重新接入。
④ 利用功能库中的数据库函数存储非易失性参数。
由于数据库函数对公用的NVM 数据空间进行操作，即使下载新脚本，原脚本建立的数据库及数据库中的内容仍然存在，因此若用到数据库脚本就必须包含删除数据库的部分。此应用设计为当串口收到“DEL”字符串时，脚本将自动删除当前已建立的所有数据库。具体如下：
if(!scmp(TBf,"DEL")){
/*dbadm()为数据库管理函数，参数2 表示删除数据库*/
prtf("\n Delete %d db",dbadm(2));
}
2.4 实际运用中需注意的问题及解决办法
① 若GPRS 模块在线、长时间无数据传输时，可能被GPRS 网络踢掉，大多GPRS 模块都不能在短时间内检测到。同样，GR64 也会发生实际连接已断，但TCP 状态字节仍为已连接的情况。虽然只要终端上发一包数据，GR64 内部将马上更改TCP 连接状态字节为断开（此时脚本即可控制模块重连接），但此包数据不能被发送至主站，需重新发送。为避免此类情况发生，也可适当发送上行心跳帧，以保持连接。
② 当GR64 长时间不能建立连接时（例如主站侦听不开），调用ipc(ScNm)关闭IP 可能发生不响应的情况，脚本中设定连续5 次关闭IP 失败，模块将调用rst()自动软件重启。
③ 内部脚本方式下,GR64 工作时不安装天线,将导致脚本运行缓慢，但只要安装天线，即使信号强度较弱也不会影响脚本运行速度。
结语
基于GR64 GSM/GPRS 模块的通用数传单元(DTU)为数据终端建立起同主站的无线IP连接和数据传输通道，具有ARM9 内核的GR64 的出色性能决定了DTU 能够快速进行网络连接、数据传输及处理，并支持大数据包传输。运行参数可方便地进行配置和更改，掉电不会丢失；TCP/UDP/SMS 三种通信方式可满足大多数情况下网络数据通信的需要，并为网络不通时预留了短信通道，以便在网络故障和维护期间上报重要事件，或告警重要人员；实时在线/短信激活/振铃激活3 种工作方式可灵活切换，有利于实际应用中节省流量，有效控制运行费用；内部脚本方式直接使用GR64 对外开放的CPU 和功能库，简化硬件和软件开发，降低成本。此数传单元具有通用性，完全可以用于各种远程采集、远程控制系统中。
本文采用嵌入式脚本方式开发GR64 模块，实现了DTU 的单片解决方案；多工作模式和通信方式使该DTU 具有应用于各种远程采集和控制系统的灵活性和实用性。
参考文献
[1] 范成军,杨德芳,吴杰,等. 基于GPRS 的电能表的设计与实现[J].仪表技术，2005(6):2123.
[2] GR64 Design Guidelines & Integrators’Manual&M2mpower Application Guide[EB].
Sony/Err2isen Co., 2003.
[3] 马少平,骆志刚,孙雷,等. 基于ARM 的GPRS 远程终端设计与实现[J].微计算机信息，
2006(14):118120.
梁娟、熊月华（硕士研究生），主要研究方向为智能控制与智能仪器；
王典洪（教授、博士生导师），主要研究方向为图像处理与图像通信、智能控制与智能仪器等。 |
|
|
